Hausanschluss Wasser
An dieser Stelle stellen wir Ihnen sämtliche technischen Hinweise zum Wasser-Hausanschluss zur Verfügung.
Hausanschluss für Wasser
Der Wasser-Hausanschluss verbindet die Versorgungsleitung des öffentlichen Netzes mit der Hausinstallation. Er endet jeweils an der Hauptabsperreinrichtung (HAE) des Gebäudes.
Der Hausanschluss umfasst mindestens:
- Hausanschlussleitung
- Hauseinführung
- Hauptabsperreinrichtung (HAE)
Diese Elemente bilden die Schnittstelle zwischen Netzbetreiber und Kundenanlage.
Hausanschlussleitungen sind:
- möglichst geradlinig zu führen,
- rechtwinklig einzuleiten,
- und auf dem kürzesten Weg von der Versorgungsleitung bis zum Gebäude zu verlegen.
Dies dient der Betriebssicherheit, einer klaren Trassenführung sowie der Minimierung von Beschädigungsrisiken.
Die Montage der Mess‑ und Regeleinrichtungen erfolgt im Rahmen der Inbetriebnahme der Kundenanlage:
- durch das verantwortliche Installationsunternehmen (VIU)
- ab Zählergröße G 10 durch die Energie- und Wasserversorgung Hamm GmbH
Die Arbeiten dürfen ausschließlich von zugelassenen Fachunternehmen durchgeführt werden.
Hauswasseranschlussanlage

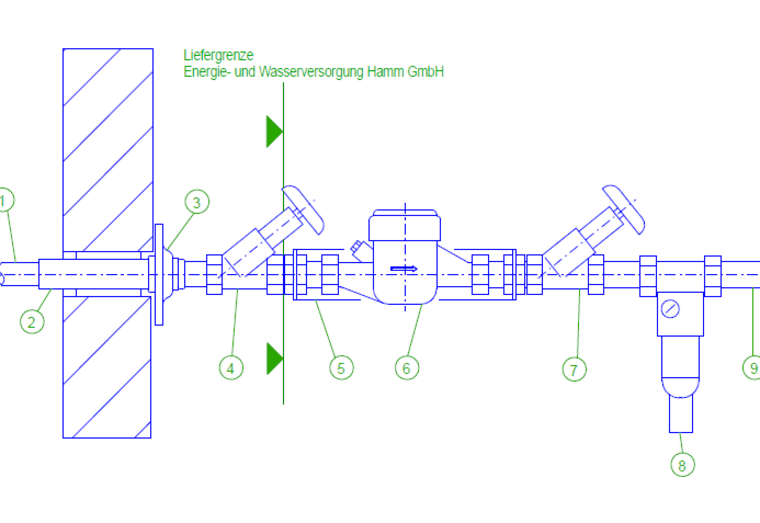

Die dargestellte Grafik zeigt den fachgerechten Aufbau einer Hauswasseranschlussanlage gemäß den Vorgaben der Energie- und Wasserversorgung Hamm GmbH. Die Installation verbindet die öffentliche Wasserversorgungsleitung mit der internen Hausinstallation und stellt eine sichere sowie normgerechte Übergabe des Trinkwassers sicher.
Aufbau und Komponenten
Der Hausanschluss besteht aus folgenden Elementen:
- Anschlussleitung PE – Verbindung zwischen öffentlicher Leitung und Gebäude, ausgeführt in robustem Polyethylen.
- Wanddurchführung / Schutzrohr mit Rollring – Gewährleistet eine dichte und sichere Gebäudeabdichtung.
- Abdeckrosette – Sauberer Abschluss der Wanddurchführung auf der Innenwand.
- Hauptabsperreinrichtung (HAE) – Übergabepunkt des Versorgers; ermöglicht das vollständige Absperren der Wasserzufuhr.
- Zähleranschlussplatte – Sichere Montagefläche für Mess- und Absperreinrichtungen.
- Wasserzähler – Erfassung des Wasserverbrauchs im Gebäude.
- KFR‑Ventil – Kontroll-, Filter- und Rückschlagventil für einen störungsfreien und hygienischen Betrieb.
- Wasserfilter (Kundenanlage) – Schutz vor Partikeln aus der Versorgungsleitung.
- Verteilungsleitung (Kundenanlage) – Weiterleitung des Trinkwassers in das interne Hausnetz.
Hinweise zur Installation
- Die Hauseinführung erfolgt in einem Kunststoffmantelrohr mit Abdeckflansch auf der Gebäudeinnenseite.
- Die Anschlussleitung wird bis zur Hauptabsperreinrichtung (HAE) in PE verlegt.
- Die HAE bildet die Liefergrenze des Versorgungsunternehmens.
- Die Mauerdurchführung wird – wenn nicht anders vereinbart – im Kernbohrverfahren hergestellt und fachgerecht abgedichtet.

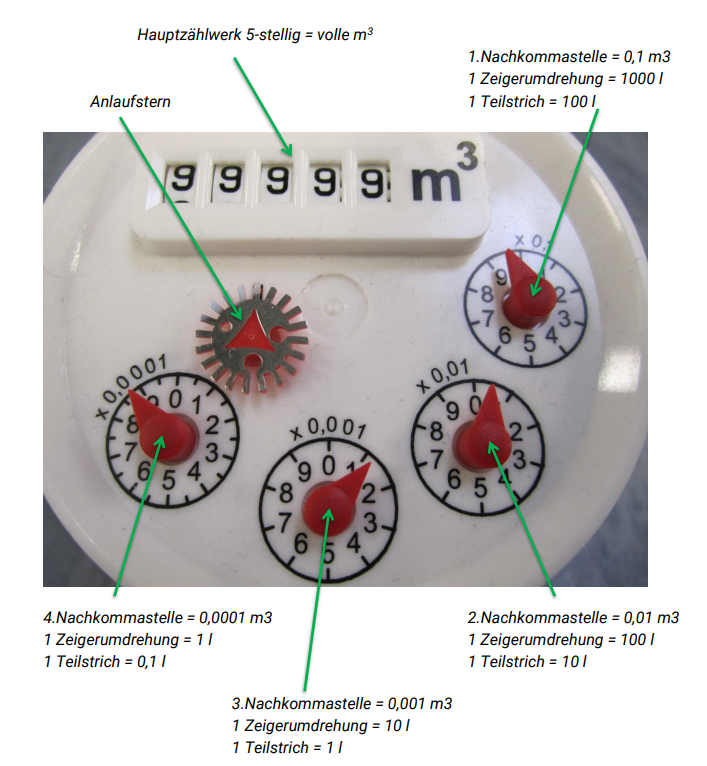

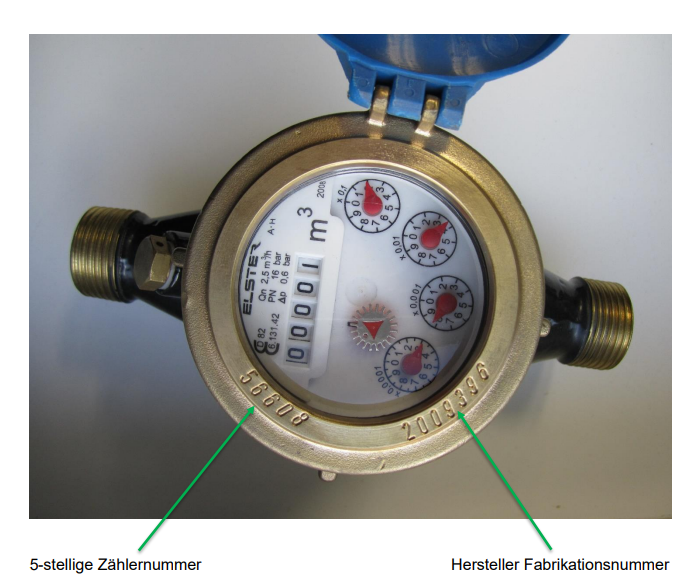

Mechanischer Wasserzähler
Elektronische Wasserzähler

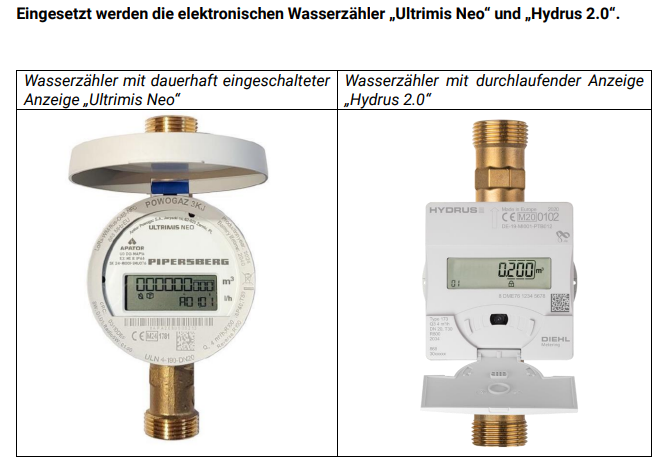

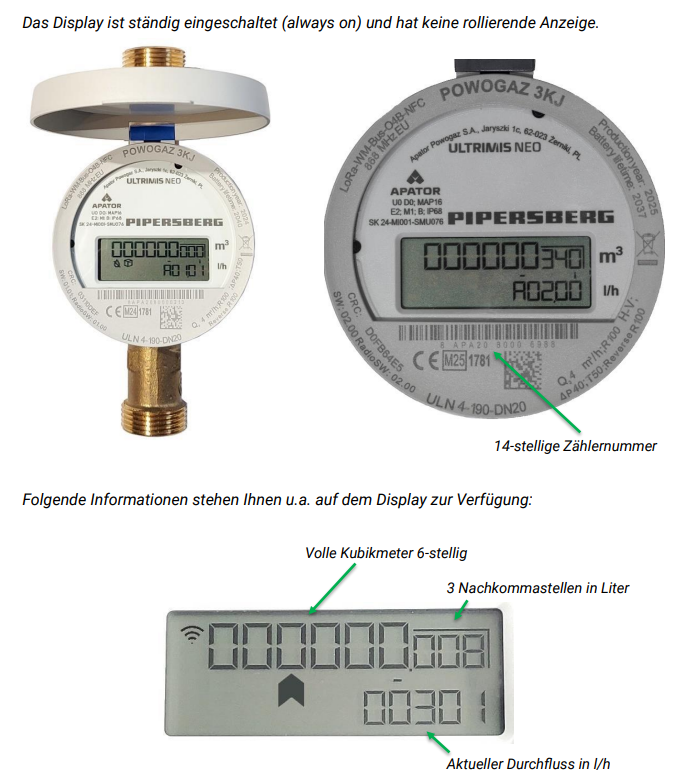

Neben mechanischen Wasserzählern werden nunmehr verstärkt elektronische Wasserzähler für die Verbrauchserfassung eingesetzt. Die Energie- und Wasserversorgung Hamm GmbH wird diese elektronischen Wasserzähler einsetzen. Diese elektronischen Wasserzähler haben einen anderen Aufbau als die bisher eingesetzten mechanischen Wasserzähler (Vorteile: u.a. unempfindlich gegenüber Schwebstoffen) für genaue Messungen mit Langzeitstabilität, weshalb Sie in der nachfolgenden Darstellung alle wichtigen Informationen zum Betrieb und der elektronischen Anzeige des Wasserzählers entnehmen können.

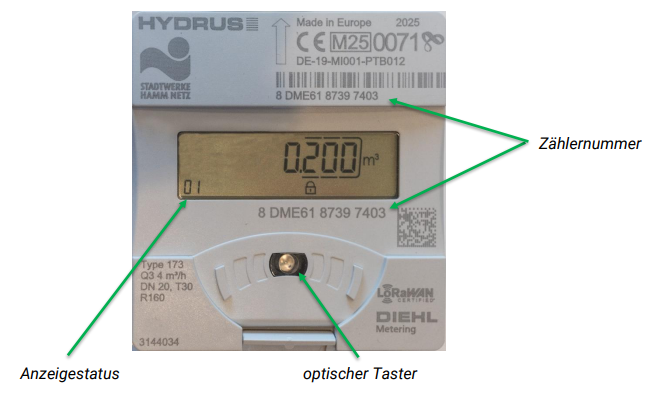

Auf der Frontplatte des Wasserzählers befindet sich ein optischer Taster. Mit diesem Taster kann die Anzeigeschleife (siehe unten) per Lichtstift oder durch Abdunkeln weitergeschaltet werden. Um die Batterie zu schonen, fällt der Wasserzähler bei Bedienpausen von ca. 4 Minuten in den „Schlafmodus“ (Anzeige aus), mit Aktivierung des optischen Tasters oder durch Öffnen der Frontplatte kann er „geweckt“ werden. Es ist empfehlenswert die Frontplatte zu schließen. Nach der Aktivierung wird zunächst eine Prüfung der Anzeige (alle Symbole) durchgeführt, dann das Gesamtvolumen für min. 10 s angezeigt. Danach rolliert die Anzeige, der Anzeigestatus wird links unten im Display angezeigt. Anzeigeschleife des Wasserzählers (jeweils kurz abdunkeln per Finger): 01. Aktuelles Gesamtvolumen (m³) 02. Batterielebensdauer (Enddatum) 03. Softwareversion 04. Aktueller Durchfluss (m³/h) 05. Fehlercode
